Vous devez atteler votre remorque et les feux ne s’allument pas ? Vous installez une nouvelle prise et le code couleur des fils vous semble incompréhensible ? C’est un problème courant qui peut vite devenir un vrai casse-tête.
Cet article est un guide direct pour vous aider. Vous trouverez ici les schémas de branchement clairs pour une prise remorque 7 et 13 broches, les étapes à suivre et les solutions aux pannes les plus fréquentes.
Schéma de Branchement : Le Code Couleur des Prises 7 et 13 Broches
Avant toute chose, voici l’information que vous cherchez. Identifier la bonne couleur pour chaque fonction est la clé d’un branchement réussi. Il existe deux types de prises principales : la 7 broches, la plus simple, et la 13 broches, plus complète.
Prise 7 broches (la plus courante)
Ce branchement est le standard pour les remorques légères, les porte-vélos ou les petites caravanes. Il couvre les fonctions d’éclairage de base obligatoires pour rouler en toute sécurité. Chaque fil de couleur correspond à une broche précise.
| Broche (N°) | Couleur du fil | Fonction |
|---|---|---|
| 1 / L | Jaune | Clignotant gauche |
| 2 / 54G | Bleu | Feux anti-brouillard arrière |
| 3 / 31 | Blanc | Masse (le retour de courant pour tous les feux) |
| 4 / R | Vert | Clignotant droit |
| 5 / 58R | Marron | Feux de position arrière droit + éclairage de la plaque |
| 6 / 54 | Rouge | Feux stop (gauche et droit) |
| 7 / 58L | Noir | Feux de position arrière gauche + éclairage de la plaque |
Prise 13 broches (pour plus de fonctions)
Cette prise est plus moderne et équipe souvent les caravanes, les vans aménagés ou les remorques récentes. Elle reprend les 7 fonctions de base et en ajoute 6 supplémentaires, comme les feux de recul ou l’alimentation électrique permanente.
| Broche (N°) | Couleur du fil | Fonction |
|---|---|---|
| 1 | Jaune | Clignotant gauche |
| 2 | Bleu | Feux anti-brouillard |
| 3 | Blanc | Masse (pour les broches 1 à 8) |
| 4 | Vert | Clignotant droit |
| 5 | Marron | Feux de position droit |
| 6 | Rouge | Feux stop |
| 7 | Noir | Feux de position gauche |
| 8 | Rose | Feux de recul |
| 9 | Orange | Alimentation +12V permanent (pour batterie auxiliaire) |
| 10 | Gris | Alimentation +12V après contact (pour réfrigérateur) |
| 11 | Blanc/Noir | Masse (pour la broche 10) |
| 12 | Blanc/Bleu | (Souvent non utilisé ou détection remorque) |
| 13 | Blanc/Rouge | Masse (pour la broche 9) |
Guide Pratique : Brancher votre Prise Remorque en 4 Étapes
Maintenant que vous avez les schémas, passons à la pratique. Changer ou réparer une prise remorque est simple si vous êtes méthodique. La sécurité avant tout : travaillez toujours avec le contact de votre véhicule coupé.
Les outils nécessaires
Pas besoin d’un équipement de professionnel. Voici une liste du matériel de base pour réaliser le câblage de votre prise remorque :
- Une pince coupante pour couper les fils à la bonne longueur.
- Une pince à dénuder pour retirer l’isolant plastique sans abîmer le cuivre.
- Un jeu de tournevis (plat et cruciforme) pour ouvrir la prise et serrer les connexions.
- Un multimètre (optionnel mais très utile) pour vérifier les tensions et la continuité du courant.
- Des cosses ou des connecteurs si vous devez relier des fils.

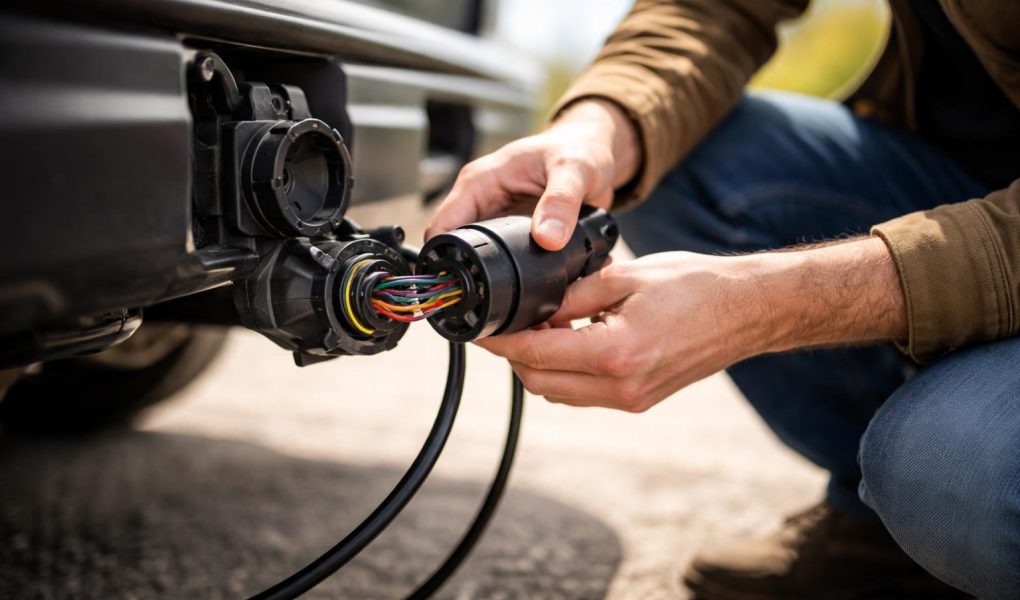

Étape 1 : Préparer le faisceau et les fils
La première étape consiste à préparer le câblage. Si vous remplacez une prise, coupez les anciens fils proprement. Si vous installez un nouveau faisceau, sortez les fils de la gaine.
Avec la pince à dénuder, retirez environ 5 à 8 mm d’isolant à l’extrémité de chaque fil de couleur. Torsadez légèrement les brins de cuivre pour qu’ils forment une pointe solide. Cela facilite leur insertion dans les broches de la prise.
Étape 2 : Connecter chaque fil à la bonne broche
Ouvrez le capot arrière de votre nouvelle prise remorque. Vous verrez des petites vis ou des connecteurs numérotés. C’est ici que le schéma prend tout son sens.
Prenez chaque fil un par un et insérez-le dans la broche correspondante en suivant le tableau (jaune sur 1, vert sur 4, etc.). Serrez fermement la vis de contact pour assurer une bonne connexion électrique. Un fil mal serré est une source de panne fréquente.
Étape 3 : Remonter la prise et la fixer
Une fois tous les fils connectés, vérifiez qu’aucun brin de cuivre ne se touche entre deux broches. Un contact accidentel pourrait créer un court-circuit.
Replacez le capot de la prise et vissez-le solidement. Assurez-vous que le joint d’étanchéité, s’il y en a un, est bien en place pour protéger les connexions de l’humidité. Fixez ensuite la prise sur son support sur l’attelage de votre véhicule.
Étape 4 : Tester le branchement
C’est l’étape finale mais essentielle. Branchez votre remorque à votre voiture et demandez à quelqu’un de vous aider à vérifier chaque fonction, une par une.
- Feux de position : Allumez les phares de la voiture.
- Feux stop : Appuyez sur la pédale de frein.
- Clignotant gauche : Activez-le.
- Clignotant droit : Activez-le.
- Feux anti-brouillard et feux de recul : Testez-les si votre installation les inclut.
Si tout fonctionne correctement, votre branchement est réussi. Si un problème survient, passez à la section dépannage.
7 Broches vs 13 Broches : Quelle Prise pour Quel Usage ?
Le choix entre une prise à 7 ou 13 broches dépend entièrement de l’utilisation de votre remorque. Les deux types ne sont pas interchangeables sans adaptateurs, il est donc important de savoir ce dont vous avez besoin.
La prise 7 broches : pour les fonctions essentielles
C’est la solution la plus simple et la plus ancienne. Elle est parfaitement adaptée si vous avez besoin de tracter des remorques légères qui ne nécessitent que l’éclairage de base.
- Idéale pour : Petites remorques bagagères, remorques pour déchets verts, porte-vélos sur attelage.
- Fonctions couvertes : Clignotants, feux stop, feux de position, éclairage de plaque et feux anti-brouillard.
- Avantage : Simple à câbler, moins chère et très répandue sur les véhicules plus anciens.
En résumé, si vous n’avez pas besoin de fonctions avancées, la prise 7 broches est suffisante pour un usage occasionnel et simple.
La prise 13 broches : pour les fonctions avancées
C’est la norme européenne actuelle, obligatoire sur les caravanes neuves. Elle offre plus de possibilités et de sécurité, ce qui est indispensable pour les remorques plus complexes.
- Idéale pour : Caravanes, vans, remorques pour chevaux, porte-bateaux.
- Fonctions supplémentaires : Feux de recul, alimentation 12V permanente (pour faire fonctionner les lumières ou une pompe à eau dans une caravane à l’arrêt), et une alimentation 12V après contact (pour recharger une batterie ou alimenter un frigo en roulant).
- Avantage : Plus polyvalente et sécurisante, elle permet d’utiliser toutes les capacités d’une remorque moderne.
Si vous avez une caravane ou si vous prévoyez d’en louer une, choisir la prise 13 broches est la meilleure option. Vous pouvez trouver de nombreux accessoires pour remorque pour vous aider à choisir la prise adaptée à votre installation.
Problème de Compatibilité ? La Solution des Adaptateurs
Que faire si votre voiture a une prise 7 broches et votre nouvelle remorque une 13 broches ? Ou l’inverse ? Pas de panique, il n’est pas nécessaire de tout changer. Il existe des adaptateurs très simples d’utilisation.
Cas 1 : Votre véhicule a 7 broches, votre remorque en a 13
C’est un scénario fréquent si vous avez une voiture un peu ancienne et que vous louez une remorque ou une caravane récente. Vous avez besoin d’un adaptateur 7 vers 13 broches.
Il se branche simplement sur la prise de votre véhicule et vous offre une sortie 13 broches pour connecter votre remorque. C’est une solution rapide et efficace.
Cas 2 : Votre véhicule a 13 broches, votre remorque en a 7
Ici, votre voiture est plus récente que la remorque. Vous aurez besoin d’un adaptateur 13 vers 7 broches. Il se connecte à la prise de votre voiture et vous permet de brancher la prise 7 broches de la remorque.
Dans ce sens, toutes les fonctions de la remorque seront assurées, car votre véhicule envoie bien plus d’informations que ce que la remorque n’en a besoin. C’est une solution simple et sans aucune perte de fonctionnalité pour votre remorque. Vous pouvez trouver facilement le bon adaptateur de prise remorque en ligne ou en magasin spécialisé. Vous pouvez également acheter les prises seules en pièce détachées si vous préférez faire le changement vous-même.
Dépannage : Que Faire si les Feux ne Fonctionnent Toujours Pas ?
Vous avez tout branché correctement, mais un ou plusieurs feux de votre remorque refusent de fonctionner. Voici une liste des problèmes courants et comment les résoudre. Procédez par élimination, du plus simple au plus complexe.
1. Vérifier les ampoules de la remorque
Cela semble évident, mais c’est souvent la première cause de panne. Une ampoule grillée ou mal positionnée dans sa douille peut être le seul problème. Démontez le cabochon du feu qui ne fonctionne pas et inspectez le filament de l’ampoule. Si vous avez un doute, remplacez-la.
2. Contrôler les fusibles du véhicule
Le circuit de l’attelage sur votre véhicule est protégé par un ou plusieurs fusibles. Si vous avez créé un court-circuit lors du branchement, un fusible a peut-être sauté. Consultez le manuel de votre voiture pour localiser la boîte à fusibles et identifier celui qui correspond à l’attelage. Vérifiez son état et remplacez-le si nécessaire.
3. Nettoyer les contacts (oxydation)
Les prises de remorque sont exposées à la pluie et à l’humidité. Avec le temps, une fine couche d’oxydation (rouille verte ou blanche) peut se former sur les broches et empêcher le courant de passer correctement. Utilisez une petite brosse métallique ou du papier de verre fin pour nettoyer les broches de la prise mâle (remorque) et femelle (voiture). Un spray nettoyant pour contacts électriques peut aussi être très efficace.
4. Vérifier la connexion de la masse
C’est le problème le plus fréquent. La masse (broche 3, fil blanc) est essentielle. Si sa connexion est mauvaise sur la remorque ou sur la prise du véhicule, vous pouvez observer des comportements étranges :
- Les clignotants font s’allumer faiblement les feux stop.
- L’intensité de tous les feux est très faible.
- Rien ne fonctionne.
Assurez-vous que le fil blanc est solidement fixé à la broche 3 et que la masse du faisceau est bien connectée au châssis de la voiture. Si vous installez un faisceau d’attelage compatible, suivez bien les instructions pour la connexion de la masse.
FAQ – Vos Questions sur le Branchement de Prise Remorque
Voici les réponses aux questions fréquemment posées sur le câblage et l’utilisation des prises de remorque.
Est-il obligatoire d’avoir des feux fonctionnels sur une remorque ?
Oui, c’est une obligation légale et une question de sécurité. Le Code de la route impose que tout attelage (remorque, caravane, porte-vélos) reproduise l’éclairage et la signalisation du véhicule tracteur. Rouler avec des feux défectueux vous expose à une amende et immobilisation du véhicule, en plus de représenter un danger pour vous et les autres usagers.
Les codes couleur sont-ils universels ?
Les schémas présentés dans cet article correspondent à la norme européenne (ISO 1724 pour la 7 broches et ISO 11446 pour la 13 broches). En théorie, les couleurs sont standardisées. Cependant, sur des installations anciennes ou des faisceaux non conformes, il est possible de trouver des couleurs différentes. En cas de doute, la meilleure méthode est d’utiliser un multimètre pour tester la fonction de chaque fil côté véhicule avant de le brancher.
Puis-je installer une prise remorque moi-même ?
Oui, si vous avez des notions de base en bricolage et en électricité, c’est tout à fait réalisable. Pour les véhicules anciens, le branchement est souvent simple. Attention toutefois avec les voitures récentes (après 2005) : beaucoup sont multiplexées. Se brancher directement sur les feux arrière peut causer des erreurs sur l’ordinateur de bord. Dans ce cas, l’utilisation d’un faisceau spécifique ou d’un boîtier relais est obligatoire.
Combien coûte une prise ou un adaptateur de remorque ?
Les prix sont généralement très abordables.
- Une prise remorque seule (mâle ou femelle) coûte entre 5€ et 15€.
- Un adaptateur (7 vers 13 ou 13 vers 7) se trouve généralement entre 10€ et 25€.
- Un faisceau d’attelage universel coûte entre 20€ et 50€.
Vous pouvez trouver tous les accessoires de remorquage nécessaires en ligne ou dans les centres auto.
Que faire si les couleurs des fils de mon faisceau ne correspondent pas au schéma ?
C’est une situation frustrante mais qui arrive. Ne branchez rien au hasard. La seule solution fiable est de tester chaque fil de votre véhicule. Utilisez une lampe témoin ou un multimètre. Connectez la pince crocodile du testeur à une masse (châssis de la voiture). Puis, avec la pointe, testez chaque fil en activant tour à tour les fonctions (clignotant gauche, stop, etc.). Notez à quoi correspond chaque couleur de votre faisceau, puis réalisez le branchement.
